VOCs廢氣燃燒體系RTO爐切換閥的分類及運用



導讀：RTO燃燒爐的操作要在極短的時間內，循環地改動氣體的活動方向。因而，直接影響廢氣凈浄化作用和設備正常工作的***先是切換組織，對RTO燃燒爐切換閥的要求有哪些呢？

　　RTO燃燒爐的操作要在極短的時間內，循環地改動氣體的活動方向。因而，直接影響廢氣凈浄化作用和設備正常工作的***先是切換組織(也稱切換閥或換冋閥)。



　　由于切換閥要直接并且一起將廢氣通到熱的蓄熱室和排出凈化氣，即—個閥門的通道進，而相鄰的通道出，所以當閥門的動作稍慢時，少數地進入廢氣就或許直接進入凈化氣的排出口，其結果是降低了有機物的凈化率。另一種影響凈化作用的是閥門的走漏，由于假如閥門密封性欠***，也相同可使少數進入廢氣直接進入凈化氣的排出口。因而，對RTO燃燒爐切換閥的要求如下：





　　快速動作(0.5s)



　　高度密封、少走漏(在體系總壓的條件下，一般走漏量要求小于0.25%);



　　能習慣每年超越上百萬次數的來回切換;



　　閥的結構資料要求耐磨、耐高溫，以及本***有機化合物或許冷凝引起的腐蝕。



　　現在RTO設備中常見的切換閥有以下幾種類型：



　　蝶形閥單蝶板、雙蝶板和雙蝶板雙座墊密封



　　提高閥一般是園盤蓋板式，分單通道、雙通道、三通道、四通道提高閥

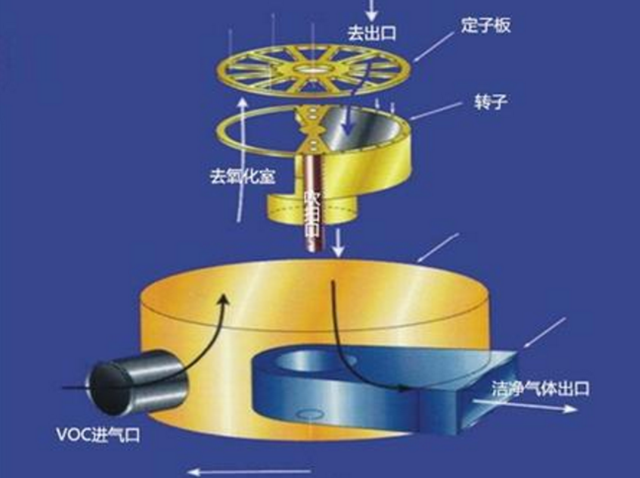

　　單個可旋轉的多通道閥門。

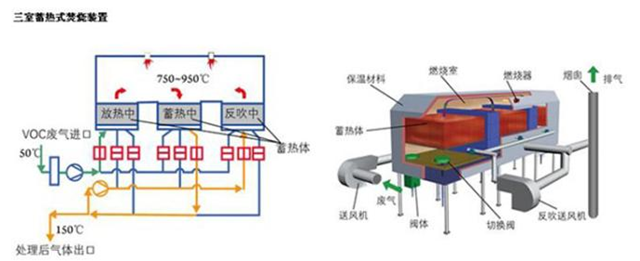

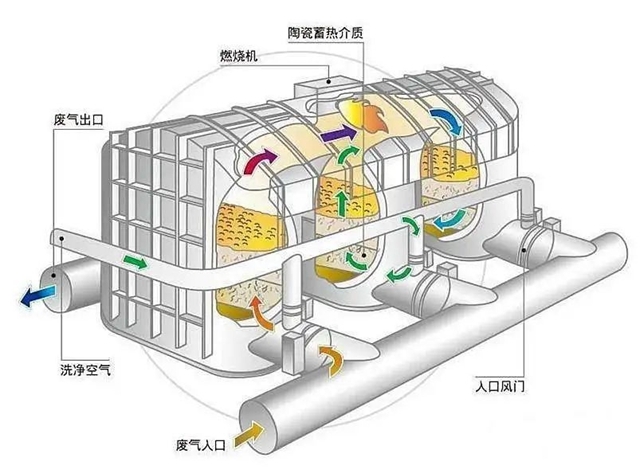

　　閥門結構類型的挑選***要取決于RTO的規劃。RTO分三類：?jiǎn)问?、奇?shù)室、偶數室。當RTO規劃的室數為奇數和偶數時，則選用蝶形閥或提高閥較為有利；假如是單室，則可用單個可旋轉的多通道閥。一般切換閥都安裝在蓄熱室的底部，盡或許避開高溫區。







　　閥門的驅動分：氣動、電動、液壓三種。



　　蝶形閥在RTO燃燒爐中的使用差不多已有30余年前史，與其他閥門比較占有較小的空間，并且對各種RTO規劃具有通用性。蝶形閥的閥板是平的蝶板，用電動驅動或用連動組織的傳動設備，當封閉時，蝶板阻撓***股氣流；而在全開時，蝶板合作氣體的活動方向而使其阻力到達***小。一般蝶形閥的密封選用高強度的金屬密封圈，常用金屬/金屬的彈性或剛性密封。RTO中***常用的是單板蝶形閥；雙板蝶形閥常用于要求很高的場合，可到達零走漏。蝶形閥在RTO中供給了操控氣流開、關的簡略和牢靠的手法。



　　提高閥只用于開、關的操控，不適用于氣體流量的調理，并且安裝在筆直方向。



　　補白：



　　1、現在市場上已能供給用于RTO設備中各種類型、經久耐用的切換閥。



　　2、選用規整陶瓷填料也可比用散堆填料時的閥門走漏少，這是由于選用規整陶瓷填料時體系壓降較低。
